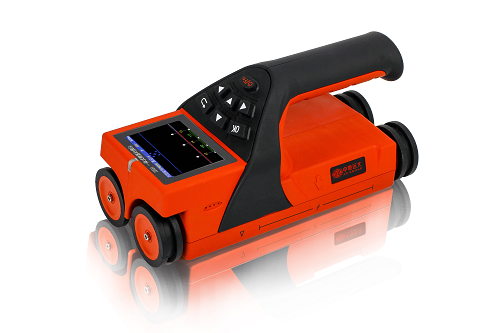

ZD316一体式钢筋扫描仪-蓝牙型

发布日期:2022-07-08

产品概述







 ZD31系列一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试,并且能精确绘制整体钢筋的分布图,快速提供高精度检测数据;主机与传感器一体式结构,携带及现场操作方便、快捷;采用多线圈结构设计,速度更快、精度更高、分辨力更强。





应用范围



 混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测;

 建筑房屋混凝土结构施工质量验收检测;

 对桥梁、隧道等结构中钢筋检测检测;

 对在建结构的安全性和耐久性进行评估;

 对旧有结构进行评估、改造时对配筋量的检测;


依据标准



《混凝土结构工程施工质量验收规范》GB 50204-2015

《混凝土结构现场检测技术标准》GBT50784-2013

《混凝土中钢筋检测技术规程》JGJ/T152-2019

《建筑结构检测技术标准》GB/T50344-2019

《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016

《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

《混凝土结构设计规范》  GB50010-2010


主要特点



u 2.8寸高分辨率彩色液晶屏(320×240像素),无论在室内外任何情况都能清晰可见检测数据;ZD31-1 (3).jpg

u 多线圈结构设计,速度更快、精度更高、分辨力更强;

u 采用USB模式数据传输及充电,可以通过USB线即可快捷的将存储数据上传到计算机中;

u 采用内置大容量锂电池,设计功耗低,在电池充满情况下正常待机16小时左右;

u 数据管理模式中数据存储、查看、删除等功能,可存储二十万左右钢筋测点数据;

u 采用具有超密集筋分辨能力,解决钢筋漏判的问题;

u 可选配配置专业独特设计的标准校准试块;

u 主机及分析软件支持中英文双语界面;

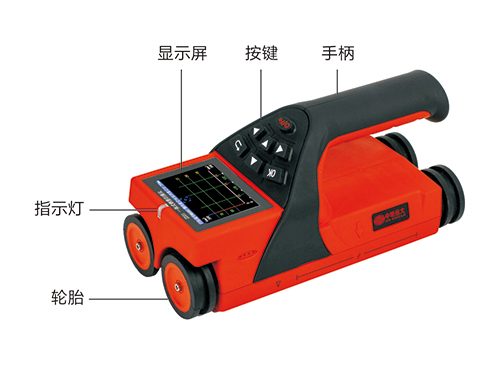

u 采用主机与传感器线圈一体式设计,体积小巧,重量轻,方便携带;

u 相邻钢筋中间位置实时判断,指示灯提示,能够避开四周钢筋,便于钻孔取芯;

u 采用单手握机、操作设计及四轮定位方式,配有高强度耐磨轮胎,便于保护仪器磨损;

u 仪器包为防震、内部有保护衬,并配有防水罩,便于携带;

u 采用自动存储标定值,实现快速测量,减免检测前的每次标定工作的麻烦程序;

u 分析软件支持PC机进行专业数据分析,数据处理及生成完整报告

u 分析软件支持图片、word、excel导出数据,分析软件可以生产二维平面图及3D三维立体图;


产品专利



l 一体式钢筋扫描仪   ZL2019 2 2363168.X


件著作权



l 钢筋混凝土分析软件 V1.01   登记号 2020SR0119431


功能特性



u 厚度测量:直观、精准,准确显示钢筋位置、间距、保护层厚度在同一显示屏;

u 波形扫描:通过波形波峰位置显示钢筋位置、保护层厚度、钢筋间距;

u 网格扫描:通过纵向和横向双方向,网格状显示钢筋间距、保护层;在测试中实现任意相互交错切换X轴与Y轴(即纵横坐标轴方向)测试;

u 剖面扫描:通过剖面图形式显示测量钢筋位置、保护层厚度、钢筋间距;

u JGJ模式:实现单根钢筋1-6次复测,自动计算平均值;

前四种模式完全实现在测量过程中任意前后翻页、查看数据和图形以及随时后退删除操作有误测试数据,便于现场测试使用。


智能功能



 蓝牙智能:蓝牙打印数据(现场打印数据),蓝牙上传数据(手机小程序、PC及定制开发);

 远程管理系统:实现远程对接ZDMS管理平台,定制开发平台;


技术参数





仪器界面

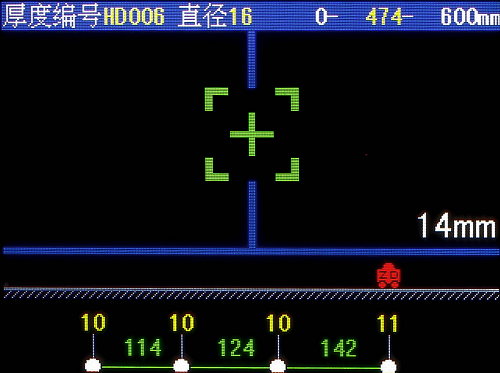

 厚度测试

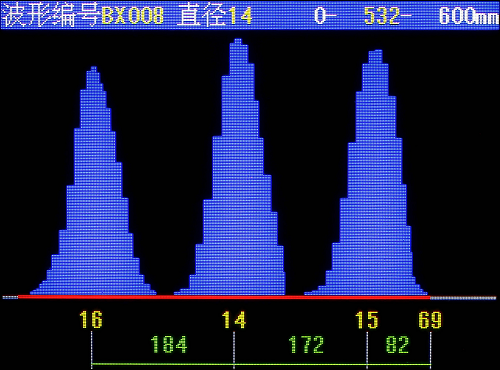

  波形扫描

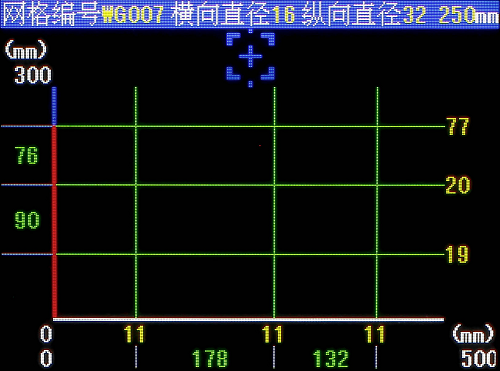

网格扫描





 剖面扫描


分析软件界面

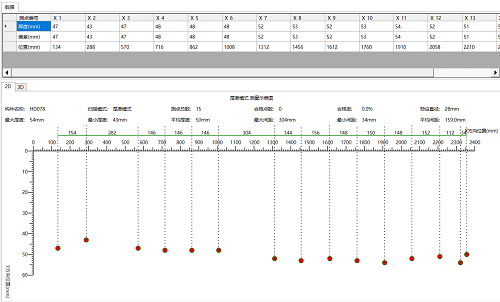

二维平面图

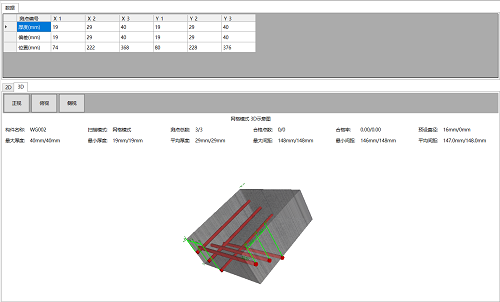

 3D扫描模式


标准配置
