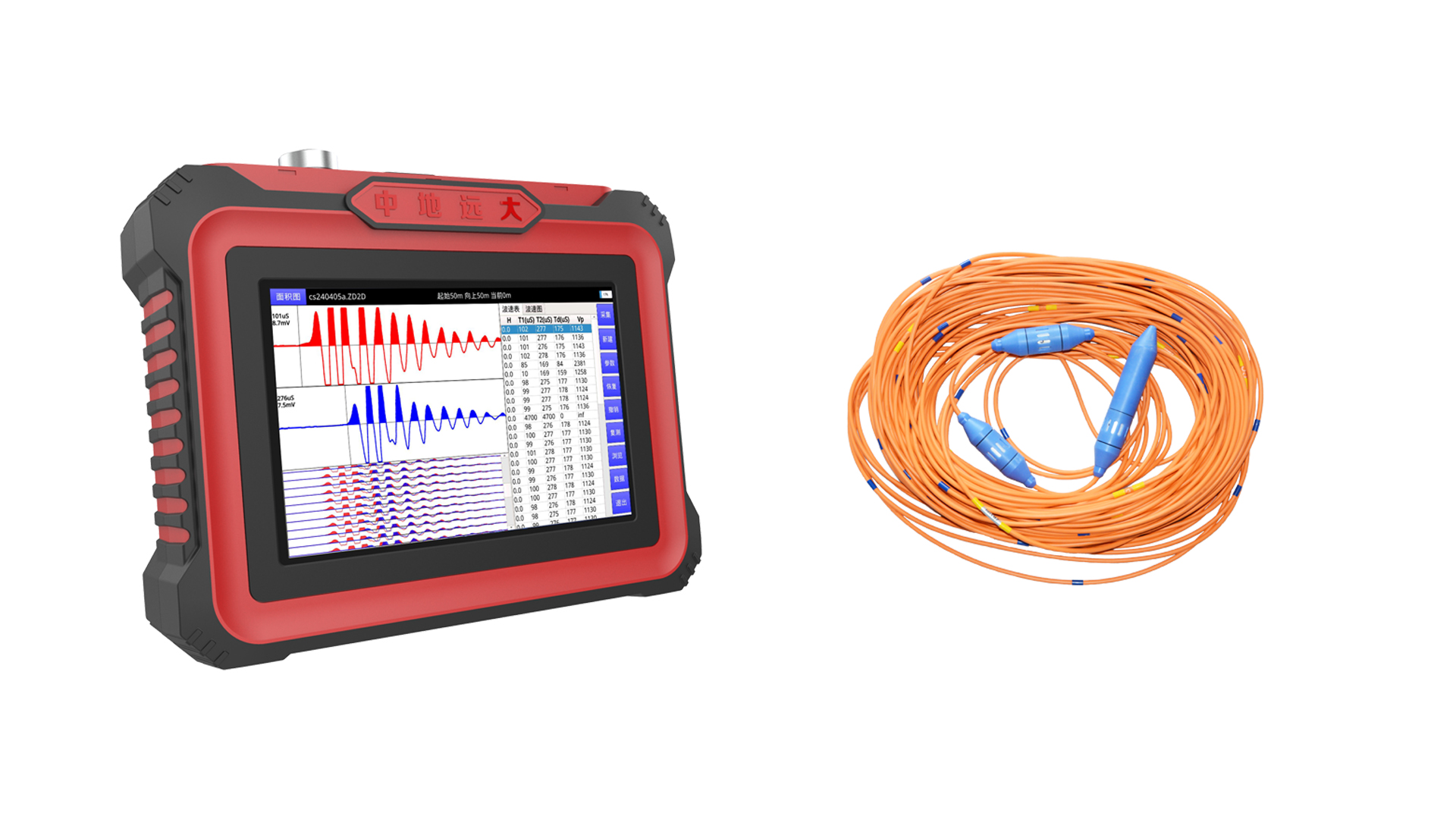

ZD508 岩石波速测试仪(全新升级第四代)
发布日期：2026-06-17
产品概述◆
我公司专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，工程勘察工作站、综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。ZD-A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能云、精准测量功能。
应用范围◆
适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。
依据标准◆
《岩土工程勘察规范》····GB50021-2009
《建筑抗震设计规范》····GB50011-2010
《地基动力特性测试规范》····GB/T50269-2015
《水利水电工程物探规程》···SL326-2005
《公路工程地质勘察规范》···JTG C20-2011
《铁路工程地质勘察规范》····TB 10012-2007
《水运工程岩土勘察规范》····JTS 133-2013
《工程勘察通用规范》····GB55017-2021
《水利水电工程岩石试验规程》····SL∕T 264-2020
《岩石物理力学性质试验规程》····DZ/T 0276.24-2015
《工程岩体试验方法标准》GB/T 50266-2013
《工程岩体分级标准》GB50218-94
《水利水电工程岩石试验规程》DL/T5368-2007
《铁路工程岩石试验规范》TB 10115-2014
功能特点◆
孔中岩石一发双收测试纵波和横波，低频地脉动测试。

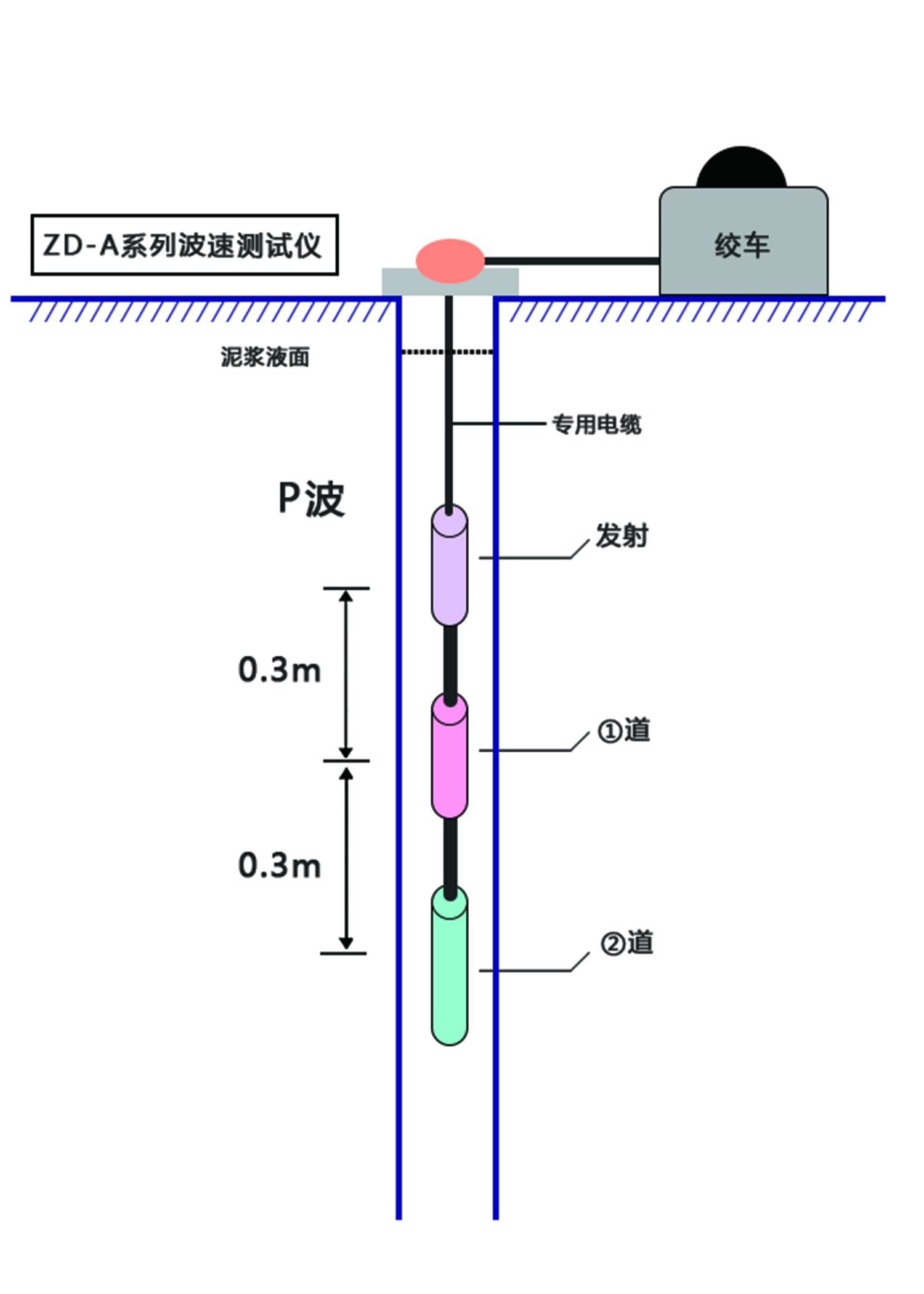

ZB100声波测井探头◆
声波测试是一发双收井下换能器，发射至接收一间距30cm, 接收一至接收二间距20cm。采集首波波形并自动判读起跳点确定纵波初至时间，计算纵波波速。
岩土波速测试◆
PS波/测试方法 | 孔中岩土P·S波测试 | |||
土层 | 岩石 | |||
规格型号 | 剪切波 | 压缩波 | 横波 | 纵波 |
ZD-S6 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A12 | 孔中激振法 | 孔中激振法 | -- | 孔中激振法 |
ZD-A10 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | 孔中激振法 | -- | -- | -- |
ZD-A2 | 扣板法 | 扣板法 | -- | -- |
ZD502 | -- | -- | -- | 孔中激振法 |
ZD506 | -- | -- | -- | 孔中激振法 |
ZD508 | -- | -- | 孔中激振法 | 孔中激振法 |
主机参数◆
功能模块 | 孔中激振（一发双收）测钻孔岩体纵波和横波，低频地脉动 | 传感器类型 | 声波传感器 |
激发方式 | 声波发射 | 触发方式 | 脉冲触发 |
A/DC精度 | 24位 | 通道数 | 3 |
操作系统 | Linux4.1.15嵌入式系统 | 文件格式 | zd2d、dwg、seg、txt |
显示屏类型 | IPS和电容式触摸屏 | 操作方式 | 触摸屏、按键 |
主控处理器 | 内核1GHz、CPU四核、内存1GB DDR3 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
防护等级 | IP65(防水防尘) | 语言类型 | 支持中文和英文 |
电量显示 | 实时显示电量，精度1% | 存储容量 | 32G(100万条波形） |
续航时间 | ≥16h | 自动保存 | 支持逐米数据自动保存 |
锂电池参数 | ≥10400mAh/108Wh，200×78×25（mm） | 供电方式 | 内置12V锂电池（可更换拆卸），外置220V AC/DC |
工作温度 | -10℃～+50℃ | 电压和功耗 | 12V，7W |
外壳材质 | ABS+TPU | 存储温度 | -20℃～+60℃ |
主机防护箱 | 440×320×190（mm）、3.8Kg(空箱) | 主机体积重量 | 330×277×88（mm）、3.5Kg |
采集参数◆
采样频率 | 10Hz～20MHz | 采样点数 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采样间隔 | 0.05μs～100ms（0.05μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 声时精度 | 0.05μs |
测点间距 | 0.1m、0.2m、0.5m、1m、2m、5m可选 | 道间距 | 0.2m、0.3m、0.5m、1m可选 |
激发脉宽 | 1000μs、2000μs、3000μs |
