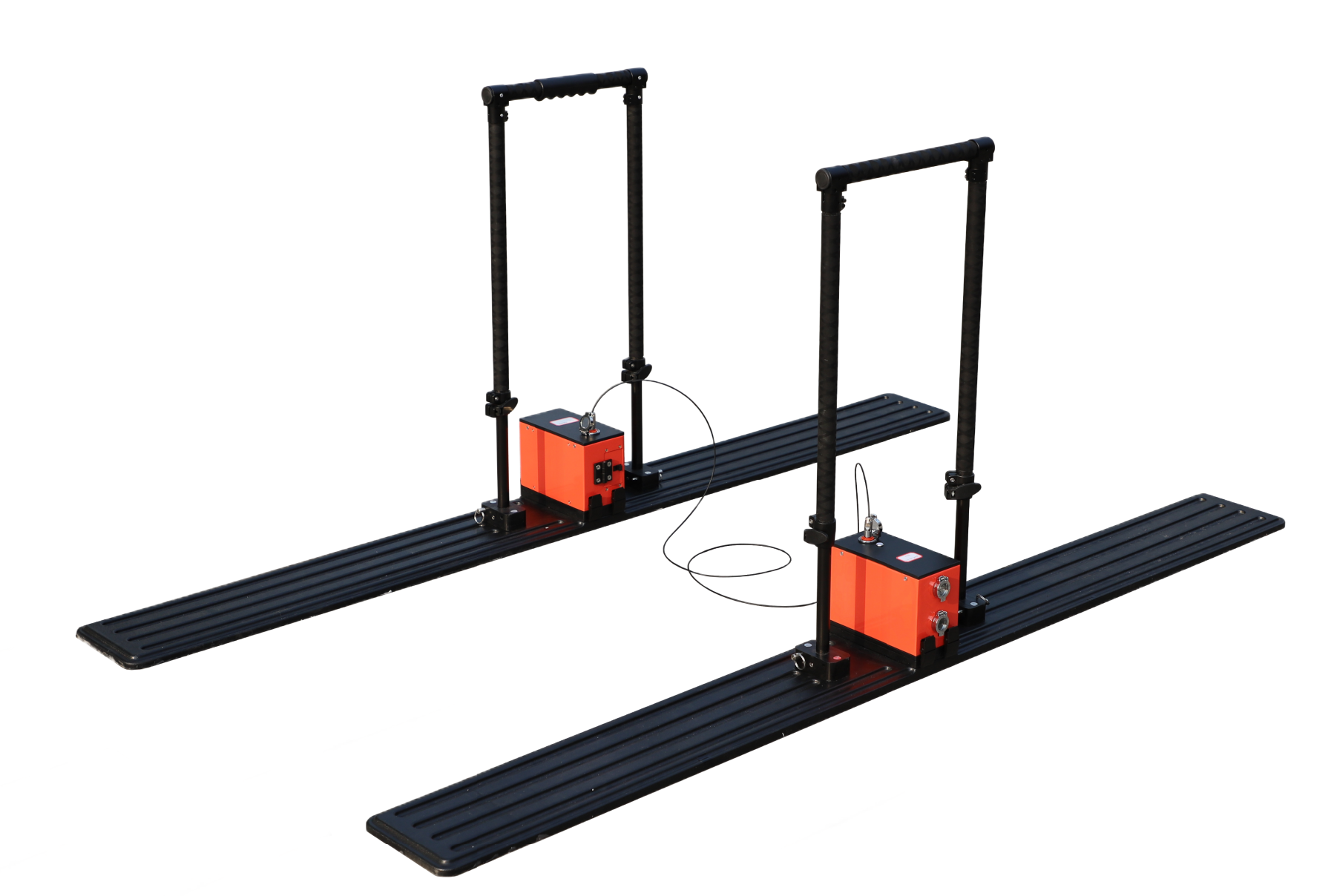

ZD-GPR（100M\50M）大深度探地雷达
发布日期：2026-06-11
产品用途◆
适用于地质灾害评估和治理、工程勘查设计相关项目；工程勘察、市政管线、道路桥梁、隧道检测等领域，用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下:
◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；
◆工程勘察:用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;
◆市政管线:用于城市建设过程中查明地下金属或非金属管线分布情况；
◆道路桥梁:用于查明道路或桥梁选址过程中不良地质体调查；
产品特点◆
◆本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；
◆主机和电脑无线连接，操作便捷；
◆实现实时数据采集和显示；
◆软件界面简洁，操作简便，上手快；
◆多频段天线可选，应用范围广；
◆分析软件操作简单，结果判读准确；
◆探测精度高，定位准确；
◆内置超大容量电池，续航时间长；
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
规范标准◆
《水电水利工程物探规程 DL/T 5010-2005》
《水利水电工程物探规程SL326-2005》
《电力工程物探技术规程 DL/T 5159-2012》
《水下工程物探规程 DB34/T 2209-2014》
《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
《城市工程地球物理探测标准CJJ/T 7-2017》
《城市地下管线探测技术规程CJJ 61-2017》
《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
《公路工程物探规程JTGT 3222-2020》
ZD-GPR(100M)大深度地质雷达技术参数◆
天线类型 | 单体非屏蔽天线 | 最小采样间隔 | ＜10ps |
天线频率 | 100MHz（可定制） | 测量方式 | 逐点测量、连续测量 |
采样频率 | 0.5-50GHz可调 | 显示方式 | 伪彩图、堆积波形或灰度图 |
时窗范围 | 1ns～20000ns，连续可调 | 工作温度 | -30℃～+70℃ |
采样点数 | 128～32767样点/扫描，可选 | 发射瞬时电压 | 100-5000V(可调) |
A/D转换 | 18bit | 无线数据传输距离 | 大于50 m |
连续工作时间 | ≥8小时 | 接收灵敏度 | -120dbm |
整机功耗 | ＜15 W | 无线数据传输距离 | 大于50 m |
信噪比 | 优于160dB | 脉冲发射频率 | 最大180KHz可调 |
叠加次数 | 65535 | 整机重量 | 6.8kg |
ZD-GPR(50M)大深度地质雷达技术参数◆
天线类型 | 单体非屏蔽天线 | 最小采样间隔 | ＜10ps |
天线频率 | 50MHz（可定制） | 测量方式 | 逐点测量、连续测量 |
采样频率 | 0.2-100GHz可调 | 显示方式 | 伪彩图、堆积波形或灰度图 |
时窗范围 | 1ns～20000ns，连续可调 | 工作温度 | -30℃～+70℃ |
采样点数 | 128～32767样点/扫描，可选 | 发射瞬时电压 | 100-5000V(可调) |
A/D转换 | 18bit | 无线数据传输距离 | 大于50 m |
连续工作时间 | ≥8小时 | 接收灵敏度 | -120dbm |
整机功耗 | ＜15 W | 无线数据传输距离 | 大于50 m |
信噪比 | 优于160dB | 脉冲发射频率 | 最大180KHz可调 |
叠加次数 | 65535 | 整机重量 | 7.8kg |
单个天线尺寸 | 180cm×18.6cm×5cm |
深度范围◆
天线频率 | 应用场景 | 深度 |
100MHz | 灰岩、花岗岩溶洞探测 | 0-35 米 |
工程勘察地质分层 | 0-30 米 | |
隧道超前预报 | 20-30 米 | |
路基路面检测 | 0-15 米 |
天线频率 | 应用场景 | 深度 |
50MHz | 灰岩、花岗岩溶洞探测 | 0-60 米 |
工程勘察地质分层 | 0-45 米 | |
隧道超前预报 | 20-40 米 | |
路基检测 | 0-30 米 |
